由格雷戈里哈维尔
目前在结构钢制造和安装中最常用的连接方式之一是电弧焊。这些连接的强度取决于良好的金属对金属接触;金属表面的清洁度;焊条或焊丝的适当尺寸和合金;适当的安培数(电流);完成焊缝的适当尺寸，这可能需要焊工多次通过;适当的技巧;以及焊工的技能。一个有技巧的焊接将有相同或更大的强度比钢部分，它连接。

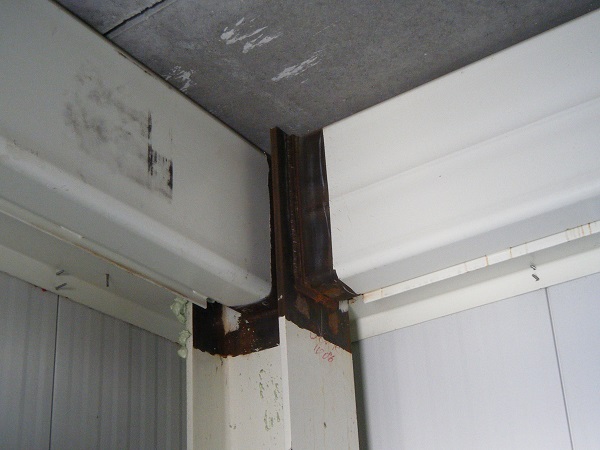

照片1显示了已焊接到H柱的两个管状梁。白色涂料从钢材中焊接地焊接，并在焊接完成，检查和批准时更换。右侧梁上的焊接已经完成，并且需要多次通过焊机。右侧梁上的焊接完成了一盏曲面，需要焊工额外的通行证。
(1)作者照片，除非另有说明。
电弧焊可以用手持式电极和通过电缆连接到焊机的接地夹来完成。这是现场最常用的结构钢连接方法;它被用于如图1所示的焊缝。

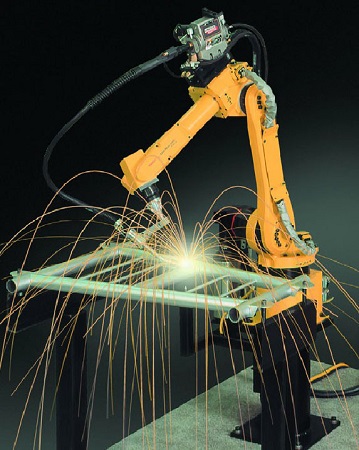

电弧焊接也可以使用由氩气，氦和二氧化碳如惰性气体混合物屏蔽的电力供给线电极来完成。由于该过程中使用的机器庞大并且必须靠近焊接的位置，因此它们通常用于制造柱，梁和梁的商店;而且，较少，在建造就业网站上建立连接。Photo 2是使用带有惰性气体屏蔽的电源供给电线电极的电弧焊接机器人的制造商的照片。这种类型的焊接过程也可以使用手持电极而不是机器人机械进行。
(2)照片由FANUC Robotics Deutschland提供。
图三是一名焊工将钢筋托梁连接到砌体墙顶部的设置板上。他使用一个带接地钳的弧焊机和一个手持电极来完成连接。
（3）

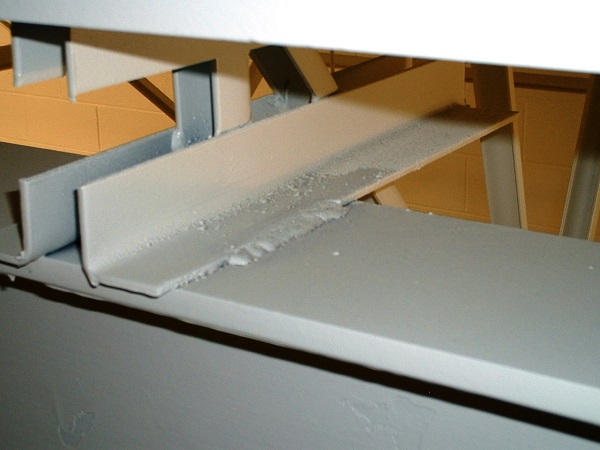

图4显示了一个完整的焊接连接钢筋托梁的检查和油漆后的钢梁。
（4）
注意焊接图4所示的酒吧托梁在梁和帮助稳定结构,但是它们不支持酒吧搁栅或其负载的重量,在图1所示的焊缝剪切和支持整个梁及其负载的重量。
焊接列和梁之间的连接是由工程师和设计包括沉积类型的焊缝,合金电极的大小或线,使用的安培数(电流)用于使焊缝,焊缝和传球的数量必须完成所需的联合的力量。
相关:罗兹和布拉德斯谈钢铁坍塌救援为迈尔斯和托宾谈钢框架结构的策略为关于强迫自制钢门的沙汗
共同的工程设计要求轴承轴承的梁或混凝土的末端将至少六英寸（152毫米）覆盖到钢轴承板上，该钢轴承板材灌注到砌体或混凝土中，并设计为通过两个¼英寸（6.35）连接（6.35mm）×2英寸（51毫米）的圆角焊缝。结构钢上的那些轴承将至少4英寸（101毫米）覆盖到钢上，并通过两英寸（6.35毫米）×2英寸（51毫米）的圆角焊缝连接。
托梁和大梁或砖墙承重板之间的焊接连接采用2⅛英寸(3.18毫米)× 1英寸(25毫米)角焊缝，如图4所示，除非工程师需要更强的焊接。
更多关于电弧焊工艺、结构钢制造和安装的信息，请在互联网上搜索以下信息:
- 焊接。
- 机器人焊接。
- 焊接技术。
- 电弧焊接。
- ANSI AWS B2.1-1-211。
- 美国焊接学会www.aws.org(8669 NW 36 Street #130, Miami FL 33166)， P:(800) 443-9353或(305)443-9353。
- AWS D1.1 / D1.1 m: 2015:钢结构焊接规范，2015版。
