由格雷戈里·哈维尔
照片如上所述
在以前的文章中，我讨论过交叉层压木材（CLT）用作落地式装配器和墙壁，承重和非承重。我也讨论过的连接方法以及国际建筑规范(IBC)对外立面不燃包层的要求。
通过建筑围护结构的热损失一直是建筑师、建筑商和工程师关注的问题。“r值”是“在给定厚度的材料中，热量流动的阻力的度量，数值越大，表明绝缘性能越好。”1（www.merriam-webster.com/dictionaryr值可以用几种不同的测量系统的公式来计算。组成墙壁或天花板-屋顶组件的不同材料的r值可以加在一起，以显示整个组件的r值。
由于20世纪70年代和80年代的能源危机，建筑和供暖、通风和空调(HVAC)规范要求的保温值显著增加。今天对于不同地理区域的r值要求显示在IBC中;NFPA 5000,建筑结构与安全规范；以及地图和图表上的暖通空调代码。这些要求是基于地理和气候条件、极端温度、盛行风和太阳负荷。在能源与环境设计领导(LEED)或其他“绿色建筑”标准下的建筑认证可能要求更高的r值。
在世界上很多地方，CLT面板、不燃覆层和石膏干墙板的r值加起来都达不到要求的r值。需要额外的绝缘。

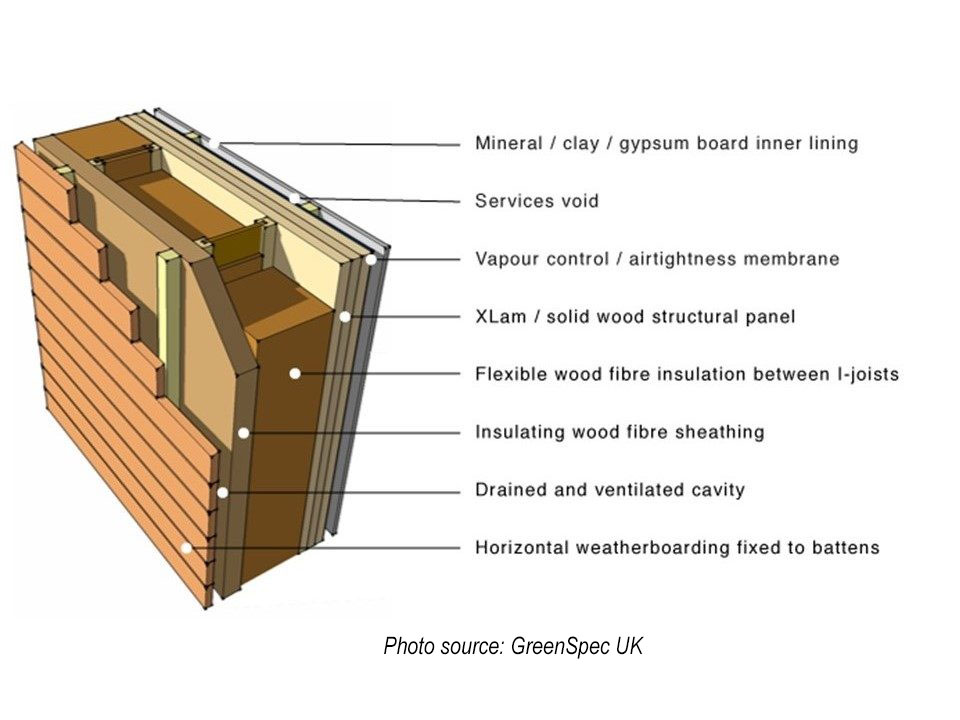

这张照片显示的是使用欧洲一些地区普遍使用的系统的外部层压板墙的剖面图。从左到右:

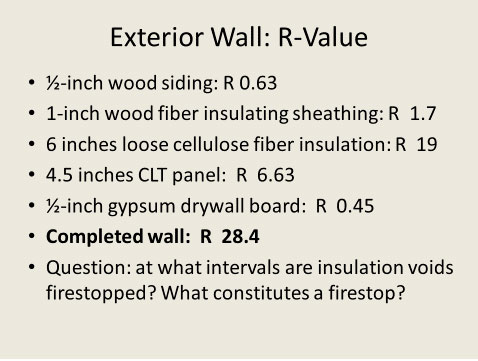

- 0.5英寸(1.27厘米)阻燃处理的木壁板:R 0.63
- 1英寸（2.54厘米）木纤维绝缘护套R 1.7
- 6英寸(15.24厘米)松散的纤维素纤维绝缘R 19.0
- 4.5英寸（11.43厘米）CLT Panel R 6.63
- 0.5英寸(1.27厘米)石膏干墙板R 0.45
- 完整墙的r价汇率：r 28.4
绝缘通常放置在CLT面板的外部，以减少膨胀和收缩问题，并尽可能多地使用建筑物内的占地面积。
在欧洲，北美和世界上许多其他地区，这墙系统中的所有材料都在容易获得。如图所示，通过将I托梁垂直连接到CLT的外部并将护套连接到其外，通过将I托梁连接到外部绝缘护套。然后用松散的纤维素纤维绝缘填充这些垂直通道。
其他类型的绝缘层也可用，包括喷涂的泡沫，泡沫板或玻璃纤维毡或松散的玻璃纤维。使用这些可能使得无法实现LEED或其他“绿色”认证，因为它们使用石油产品和制造所需的大量能量。
请注意，在照片中显示的系统创建了三组可燃垂直通道或空间内的墙壁组件。从左边:
- 由阻燃处理的木材壁板，木质纤维绝缘护套和木牌分开的空间。
- 由木纤维绝缘护套、CLT面板和分隔它们的i型托梁包围的空间;哪个空间充满了纤维素绝缘材料?
- 由CLT面板，石膏干墙板和木牌分开的空间。该空间通常用于隐藏电气布线，数据线和其他实用程序。
垂直空隙空间允许消防和燃烧产品来开发和旅行未被发现。您必须在每个楼层抵消这些空间，但CLT施工手册尚不清楚灯火图间隔，或者材料的形式和厚度构成FireStop。这次难民将减少纤维素或玻璃纤维绝缘的宽松纤维素或玻璃纤维绝缘的沉降量。
preincident计划CLT建筑使用整个面板必须显示这个建筑材料以及使用何种类型的保温,其位置在墙上和ceiling-roof总成,空白空间在墙内的位置,以及他们的互连与其他空白空间(如天花板和地板之间)。
将本文下载为PDF这里（246 KB）
更正（5/2/2016）：最上面的照片最初来自www.woodworks.org;这个已经修改过了。
格雷戈里哈维尔是伯灵顿市(WI)消防部门的成员;退役副局长、培训官;他在消防部门工作了35年。他是威斯康辛认证的二级消防教练、二级消防官员和消防检查员;在Gateway技术学院担任消防服务课程的兼职讲师;Scherrer Construction Co.， Inc.安全总监。哈维尔拥有圣诺伯特学院学士学位;拥有35年以上设施管理和建筑施工经验;并在FDIC上过课。
